یک نوسان ساز خروجی را بدون هیچ سیگنال ورودی متناوب تولید می کند. نوسانگر الکترونیکی مداری است که انرژی دی سی را با فرکانس بسیار بالا به متناوب تبدیل می کند. یک تقویت کننده با بازخورد مثبت را می توان به عنوان یک نوسان ساز درک کرد.
تقویت کننده در مقابل نوسان ساز
تقویت کننده قدرت سیگنال سیگنال ورودی اعمال شده را افزایش می دهد در حالی که یک نوسان ساز بدون سیگنال ورودی سیگنال تولید می کند اما برای عملکرد خود به دی سی نیاز دارد. این تفاوت اصلی بین تقویت کننده و نوسان ساز است.

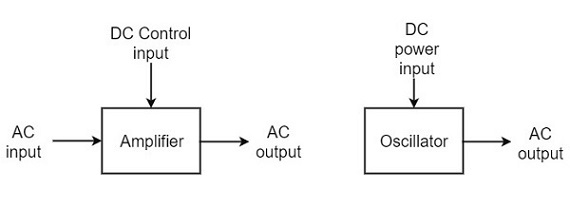

به تصویر زیر نگاهی بیندازید. این به وضوح نشان می دهد که چگونه یک تقویت کننده انرژی را از منبع انرژی دی جی می گیرد و در فرکانس سیگنال به انرژی ج تبدیل می کند. یک نوسان ساز به تنهایی یک سیگنال نوسانی نوسانی تولید می کند.
ج.ولتاژ سیگنال اعمال شده در ورودی, در حالی که کسانی که برای یک نوسان ساز توسط قطعات در مدار خود را کنترل, که به معنی هیچ ولتاژ کنترل خارجی مورد نیاز است.
دینام در مقابل نوسان ساز
دینام وسیله ای مکانیکی است که امواج سینوسی را بدون هیچ ورودی تولید می کند. این دستگاه تولید کننده برای تولید فرکانس های تا 1000 هرتز استفاده می شود. فرکانس خروجی بستگی به تعداد قطب ها و سرعت چرخش اتصالات دارد.
نکات زیر تفاوت بین دینام و نوسان ساز را برجسته می کند −
یک دینام انرژی مکانیکی را به انرژی ج تبدیل می کند در حالی که نوسانگر انرژی د.ج. انرژی را به انرژی ج.تبدیل می کند.
یک نوسان ساز می تواند فرکانس های بالاتر چندین مگاهرتز تولید کند در حالی که یک دینام نمی تواند.
دینام دارای قطعات دوار, در حالی که یک نوسان ساز الکترونیکی نیست.
به راحتی می توان فرکانس نوسانات را در یک نوسان ساز نسبت به دینام تغییر داد.
اسیلاتورهای همچنین می توانید به عنوان مخالف به یکسو کننده که تبدیل ج به د.ج. عنوان این تبدیل د.ج. ج.شما می توانید شرح مفصلی در یکسو کننده در مدارهای الکترونیکی ما دریافت کنید.
طبقه بندی اسیلاتورهای
اسیلاتورهای الکترونیکی عمدتا به دو دسته زیر طبقه بندی می شوند:
اسیلاتورهای سینوسی-اسیلاتورهایی که خروجی با شکل موج سینوسی تولید می کنند اسیلاتورهای سینوسی یا هارمونیک نامیده می شوند . چنین نوسانگرهایی می توانند خروجی را در فرکانس های 20 هرتز تا 1 گیگاهرتز فراهم کنند.
اسیلاتورهای غیر سینوسی-اسیلاتورهایی که خروجی با شکل موج مربع یا مستطیل یا دندان اره تولید می کنند اسیلاتورهای غیر سینوسی یا ریلکسیشن نامیده می شوند . چنین نوسانگرهایی می توانند خروجی را در فرکانس های 0 هرتز تا 20 مگاهرتز فراهم کنند.
ما فقط در مورد اسیلاتورهای سینوسی در این مقاله بحث خواهیم کرد. شما می توانید توابع اسیلاتورهای غیر سینوسی را از مدارهای پالس ما یاد بگیرید.
اسیلاتورهای سینوسی
اسیلاتورهای سینوسی را می توان در دسته های زیر طبقه بندی کرد −
نوسانگرهای مدار تنظیم شده-این اسیلاتورها از یک مدار تنظیم شده متشکل از سلف ها (ل) و خازن ها (ج) استفاده می کنند و برای تولید سیگنال های فرکانس بالا استفاده می شوند. بنابراین به عنوان اسیلاتورهای فرکانس رادیویی نیز شناخته می شوند. چنین اسیلاتورهای هارتلی هستند, کلپیتز, کف زدن-اسیلاتورهای و غیره.
اسیلاتورهای بتن مسلح - وجود اسیلاتورهای مقاومت و خازن استفاده کنید و برای تولید سیگنال های فرکانس پایین یا صوتی استفاده می شود. از این رو به عنوان اسیلاتورهای فرکانس صوتی نیز شناخته می شوند. چنین اسیلاتورهایی اسیلاتورهای تغییر فاز و وین پل هستند.
اسیلاتورهای کریستالی-این اسیلاتورها از بلورهای کوارتز استفاده می کنند و برای تولید سیگنال خروجی بسیار تثبیت شده با فرکانس های حداکثر 10 مگاهرتز استفاده می شوند. نوسان ساز پیزو نمونه ای از نوسان ساز کریستالی است.
نوسانگر مقاومت منفی-این اسیلاتورها از ویژگی مقاومت منفی دستگاه هایی مانند دستگاه های تونلی استفاده می کنند. نوسانگر دیود تنظیم شده نمونه ای از نوسانگر مقاومت منفی است.
ماهیت نوسانات سینوسی
ماهیت نوسانات در یک موج سینوسی به طور کلی دو نوع است. نوسانات میرایی و میرایی دارند .

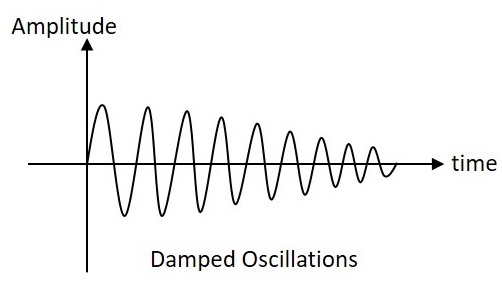

نوسانات میرایی
نوسانات الکتریکی که دامنه با گذشت زمان کاهش می یابد به عنوان نوسانات میرایی نامیده می شوند . فرکانس نوسانات میرایی بسته به پارامترهای مدار ممکن است ثابت بماند.
نوسانات میرایی به طور کلی توسط مدارهای نوسانی تولید می شوند که تلفات برق تولید می کنند و در صورت لزوم جبران نمی کنند.
نوسانات بدون تغییر
نوسانات الکتریکی که دامنه با زمان ثابت باقی می ماند به عنوان نوسانات میرایی نامیده می شود . فرکانس نوسانات بدون میرایی ثابت می ماند.
نوسانات بدون میرایی به طور کلی توسط مدارهای نوسانی تولید می شوند که هیچ تلفات برق تولید نمی کنند و در صورت بروز هرگونه تلفات برق از تکنیک های جبران پیروی می کنند.
